ทำไมท่อพีอีไม่รั่ว?

ในอุตสาหกรรมสมัยใหม่และการก่อสร้างโครงสร้างพื้นฐานในเมือง ไม่ว่าจะเป็นท่อส่งก๊าซแรงดันสูง เครือข่ายน้ำประปาของเทศบาล หรือการขนส่งของเหลวแบบพิเศษ คุณภาพของการเชื่อมต่อท่อ PE ยังคงสูงมาก การเชื่อมต่อทางกลแบบดั้งเดิมหรือวิธีการหลอมร้อนแบบง่ายๆ มักจะไม่สามารถกำจัดการรั่วไหลได้อย่างสมบูรณ์ในระหว่างการใช้งานระยะยาว โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมใต้ดินที่ซับซ้อนและอาจขึ้นอยู่กับความผันผวนของสภาพแวดล้อม มันขัดกับฉากหลังนี้นั่นเอง แคลมป์รัดท่อ PE อิเล็กโทรฟิวชัน ด้วยเทคโนโลยีอิเล็กโตรฟิวชัน "ไร้รอยรั่ว" ที่เหนือกว่า ได้กลายเป็นโซลูชั่นการปฏิวัติสำหรับการเชื่อมต่อท่อ และค่อยๆ สร้างมาตรฐานอุตสาหกรรมใหม่

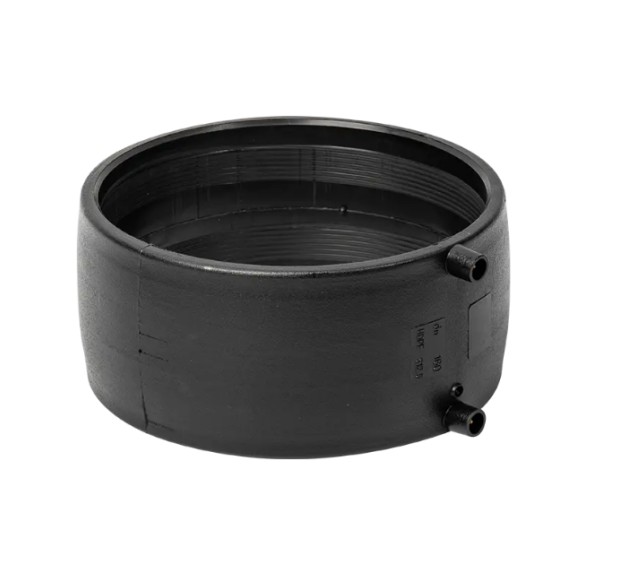

แคลมป์ยึดท่อ PE อิเล็กโตรฟิวชัน (ตัวเชื่อมต่อโพลีเอทิลีนอิเล็กโทรฟิวชัน) เป็นข้อต่อที่ออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อท่อโพลีเอทิลีน (PE) คุณสมบัติที่โดดเด่นที่สุดคือลวดทำความร้อนที่มีความต้านทานสูงซึ่งฝังอยู่ภายในผนังด้านในของแคลมป์อย่างแม่นยำ

หน้าที่หลักของมัน

หน้าที่หลักคือการใช้อุณหภูมิสูงที่เกิดจากกระแสไฟฟ้าเพื่อยึดแคลมป์กับผนังด้านนอกของท่อ PE ที่จะเชื่อมต่อในระดับโมเลกุล เมื่อใช้เครื่องเชื่อมอิเล็กโตรฟิวชันโดยเฉพาะกับแคลมป์ ลวดทำความร้อนจะร้อนขึ้น และเชื่อมต่อวัสดุ PE ในพื้นที่สัมผัสอย่างรวดเร็ว ในระหว่างกระบวนการนี้ สายโซ่โมเลกุล PE ภายในตัวเชื่อมต่อจะเกิดการเชื่อมต่อ การแพร่กระจาย และการเชื่อมโยงข้าม หลังจากการทำความเย็นและการแข็งตัว ข้อต่อและตัวท่อจะกลายเป็นเนื้อเดียวกันทั้งหมดโดยมองไม่เห็น ซึ่งหมายความว่าอายุการใช้งาน ความแข็งแรง และความต้านทานการกัดกร่อนของข้อต่อจะเหมือนกันทุกประการกับวัสดุท่อ ซึ่งโดยพื้นฐานแล้วช่วยลดความเสี่ยงของการหนีบท่อและการรั่วไหลที่เกิดจากความแตกต่างของวัสดุหรืออายุของซีล

ความน่าเชื่อถือของเทคโนโลยีอิเล็กโตรฟิวชันเกิดจากหลักการทำงานที่ได้รับการควบคุมอย่างแม่นยำ ซึ่งให้ข้อได้เปรียบหลักที่สำคัญหลายประการดังนี้:

หลักการทำงาน

กระบวนการทั้งหมดเป็นไปตามวงจรที่แม่นยำ ขั้นแรก ผู้ติดตั้งจะทำความสะอาดและขูดบริเวณข้อต่อท่ออย่างทั่วถึง (ลงไปถึงชั้นออกไซด์) จากนั้นใส่แคลมป์ท่อเข้าไปในท่อ จากนั้นเครื่องเชื่อมจะสแกนบาร์โค้ดบนแคลมป์ เครื่องเชื่อมจะจดจำและดำเนินการกระแสและพารามิเตอร์ที่ตั้งไว้ล่วงหน้าโดยอัตโนมัติ ลวดทำความร้อนที่สร้างขึ้นในปัจจุบันจะให้ความร้อนแก่ท่อ นำความร้อน และทำให้วัสดุ PE เชื่อมกันภายใต้ความกดดันระดับหนึ่ง หลังจากเย็นตัวลง โมเลกุลจะเรียงตัวกัน และกลายเป็นข้อต่อท่อ PE ที่มีความต้านทานแรงดึงสูงมากในที่สุด

ข้อดีหลัก

• เชื่อถือได้และแน่นหนาอย่างยิ่ง: สิ่งนี้ทำให้เกิดการหลอมรวมระดับโมเลกุลระหว่างข้อต่อท่อและท่อ ส่งผลให้ข้อต่อมีความแข็งแรงมากกว่าตัวท่อ และกำจัดการรั่วไหลที่เกิดจากการเสื่อมสภาพและความล้มเหลวของปะเก็น โอริง และส่วนประกอบอื่น ๆ โดยสิ้นเชิง


• การดำเนินการก่อสร้างที่ได้มาตรฐานและตรวจสอบย้อนกลับได้: เครื่องเชื่อมอิเล็กโทรฟิวชันสมัยใหม่มักมีความสามารถในการบันทึกข้อมูล ซึ่งจะควบคุมแรงดันไฟฟ้าและเวลาโดยอัตโนมัติในระหว่างกระบวนการเชื่อม ขจัดปัญหาที่อาจเกิดขึ้นจากการทำงานแบบแมนนวลแบบเดิมๆ พารามิเตอร์การเชื่อม เวลา และผลลัพธ์ในการเชื่อมทั้งหมดจะถูกบันทึก เพื่อให้มั่นใจในการตรวจสอบย้อนกลับสำหรับคุณภาพของโครงการ


• ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมที่ซับซ้อนได้ดีเยี่ยม: เมื่อเร็ว ๆ นี้ สำหรับการเชื่อมชนแบบร้อนละลาย ซึ่งต้องมีการวางแนวท่อที่สูง และขึ้นอยู่กับอิทธิพลของลม ทราย และอุณหภูมิที่เพิ่มขึ้น แคลมป์ท่อฟิวชันไฟฟ้า PE ให้ความต้านทานต่อสภาพแวดล้อมภายนอกที่เหนือกว่าระหว่างการติดตั้ง ทำให้เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ซับซ้อน เช่น พื้นที่จำกัด พื้นที่แออัด หรือการขุดคลอง



ในการใช้งานทางวิศวกรรมจริง แคลมป์ท่อฟิวชันไฟฟ้า PE มอบวิธีแก้ปัญหาที่แม่นยำสำหรับปัญหาสำคัญหลายประการของการติดตั้งท่อแบบดั้งเดิม:

การแก้ปัญหาคุณภาพไม่สอดคล้องกัน

วิธีการแบบดั้งเดิมต้องเผชิญกับประสบการณ์ของผู้ปฏิบัติงานที่สม่ำเสมอ ความแม่นยำในการจัดตำแหน่ง และอุณหภูมิการทำความร้อน แคลมป์ท่อฟิวชันไฟฟ้าจะควบคุมพารามิเตอร์การเชื่อมโดยอัตโนมัติ ช่วยลดตัวแปรคุณภาพที่สำคัญ ทำให้มั่นใจได้ถึงคุณภาพการเชื่อมต่อที่สม่ำเสมอและมีเสถียรภาพสูง

ตอบโจทย์ความท้าทายในการทำงานในพื้นที่จำกัด

อุปกรณ์การเชื่อมแบบใช้ก้นร้อนละลายแบบดั้งเดิมมีขนาดใหญ่และต้องมีพื้นผิวการทำงานที่เพียงพอ แคลมป์ยึดท่อและเครื่องเชื่อมไฟฟ้าให้การทำงานที่ยืดหยุ่น ช่วยให้การติดตั้งท่อในห้องใต้ดิน อุโมงค์ หรืออาคารที่มีอยู่เป็นเรื่องง่าย

แก้ปัญหาความต้องการที่รวดเร็วและแผ่นดินไหวของไปป์ไลน์

ข้อต่อที่เกิดจากการเชื่อมต่อฟิวชั่นไฟฟ้ามีความยืดหยุ่นที่ดี ซึ่งสามารถดูดซับความคล่องตัวที่เกิดจากการทรุดตัวของฐานราก การเปลี่ยนแปลงของอุณหภูมิ หรือแผ่นดินไหวเล็กน้อยได้อย่างมีประสิทธิภาพ และยังช่วยเพิ่มความต้านทานต่อแผ่นดินไหวและการฉีดระบบท่อทั้งหมดในระยะยาวอย่างมีนัยสำคัญ

แม้ว่าเทคโนโลยีอิเล็กโตรฟิวชันจะมีความน่าเชื่อถือสูง แต่ในการใช้งานจริง การรั่วไหลของแคลมป์ท่อจำนวนเล็กน้อยมักเป็นผลมาจากความประมาทเลินเล่อในข้อกำหนดเฉพาะของการก่อสร้าง

การเตรียมพื้นผิวท่อไม่เพียงพอ

นี่อาจเป็นสาเหตุของการขาดการเชื่อมต่อ หากชั้นออกไซด์บนพื้นผิวท่อ (ชั้นที่ปกป้องท่อ PE จากการเสื่อมสภาพ) ไม่ได้ถูกขูดออกอย่างทั่วถึงด้วยเครื่องขูดโดยเฉพาะก่อนการเชื่อมต่อ หรือหากสิ่งสกปรก น้ำมัน หรือวัสดุต่อสายดินยังคงอยู่ในบริเวณข้อต่อ สิ่งนี้อาจทำให้เกิดการสัมผัสที่ไม่เพียงพอและการเชื่อมเย็น ซึ่งอาจทำให้เกิดการรั่วไหลได้

เวลาเป็นสิ่งสำคัญ

หลังจากการเชื่อม วัสดุ PE ต้องใช้เวลาพอสมควรในการทำให้เย็นลงและแข็งตัวเต็มที่ เพื่อให้มีความแข็งแรงเชิงกลกลับคืนมา หากท่อถูกเคลื่อนย้ายก่อนเวลาอันควร หรือมีแรงภายนอกที่กระทำต่อข้อต่อหรือทำการทดสอบแรงดันในระหว่างช่วงการทำความเย็นขั้นสุดท้าย (โดยปกติจะระบุไว้อย่างเคร่งครัด) ข้อต่อซึ่งยังอยู่ในสถานะพลาสติกอาจได้รับความเสียหาย ส่งผลให้เกิดไฟฟ้าลัดวงจร

พารามิเตอร์การเชื่อมหรือการทำงานของแหล่งจ่ายไฟ

การใช้พารามิเตอร์การเชื่อมที่ไม่เข้ากัน (เช่น เวลาในการเชื่อมไม่ถูกต้อง) หรือการบังคับให้เชื่อมต่อกับแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ไม่เสถียรอย่างยิ่งอาจส่งผลต่อการทำความร้อนและการอุ่นลวดทำความร้อนที่แม่นยำ

ดังนั้นการปฏิบัติตามกระบวนการมาตรฐานอย่างเคร่งครัด ได้แก่ "การทำความสะอาด" → การขูด → การจัดตำแหน่ง → การเชื่อม → "การระบายความร้อนที่เพียงพอ" จึงเป็นกุญแจสำคัญในการรับรองว่าการเชื่อมต่อแคลมป์ท่อฟิวชั่นไฟฟ้า PE จะประสบความสำเร็จ

ในระหว่างการซ่อมแซมและบำรุงรักษาท่อ ช่างเทคนิคมักถามว่า: ข้อต่อแคลมป์ท่อฟิวชันไฟฟ้า PE สามารถนำมาหลอมใหม่ได้หรือไม่

กฎระเบียบทางอุตสาหกรรมและมาตรฐานทางเทคนิคให้คำตอบว่า: ห้ามโดยเด็ดขาด

แคลมป์จับท่อ PE ได้รับการออกแบบมาเพื่อการหลอมรวมโดยอ้อมในทันที การรีไซเคิลข้อต่อที่เสร็จสมบูรณ์แล้วอาจส่งผลร้ายแรงดังต่อไปนี้:

• ความเครียดจากความร้อนและการย่อยสลายของวัสดุ: วัสดุ PE ได้สร้างโครงสร้างที่มั่นคงระหว่างการเชื่อมต่อครั้งแรกและกระบวนการทำความเย็น การให้ความร้อนซ้ำอาจทำให้เกิดความร้อนสูงเกินไปเฉพาะที่ ส่งผลให้เกิดความเครียดจากความร้อนมากเกินไปหรือการเสื่อมสภาพของโครงสร้างโพลีเมอร์ PE ซึ่งนำไปสู่การลดประสิทธิภาพของวัสดุและการฟื้นฟูความแข็งแรงในพื้นที่เชื่อมต่อ


• ความล้มเหลวของลวดทำความร้อน: ลวดทำความร้อนได้รับการออกแบบมาให้ทำความร้อนผ่านครั้งเดียวได้อย่างแม่นยำ การเพิ่มพลังงานให้กับลวดทำความร้อนอีกครั้งอาจส่งผลให้มีการกระจายความร้อนที่ไม่สม่ำเสมอ ความเหนื่อยหน่ายบางส่วน หรือไม่สามารถให้ความร้อนสม่ำเสมอได้ ซึ่งส่งผลต่อคุณภาพของข้อต่อโดยสิ้นเชิง



ดังนั้น หากมีปัญหาใดๆ เกิดขึ้นกับข้อต่อท่อ PE อิเล็กโตรฟิวชันที่ติดตั้งไว้ วิธีการซ่อมแซมที่ถูกต้องคือการตัดข้อต่อทั้งหมดออกแล้วเชื่อมต่อใหม่โดยใช้แคลมป์ท่อ PE อิเล็กโทรฟิวชันใหม่ที่ตำแหน่งที่ดีบนท่อ สิ่งนี้ทำให้มั่นใจได้ถึงการทำงานของระบบท่อที่ปลอดภัยและเชื่อถือได้ในระยะยาว

ในสาขาเทคโนโลยีการเชื่อมต่อท่อโพลีเอทิลีน (PE) การหลอมชนและที่หนีบท่อ PE อิเล็กโทรฟิวชั่นเป็นวิธีการหลักและเป็นที่ยอมรับอย่างกว้างขวาง แม้ว่าทั้งสองจะสามารถเชื่อมต่อท่อ PE แบบถาวรได้ แต่ก็มีพื้นฐานที่แตกต่างกันในหลักการ การใช้งาน และการควบคุมคุณภาพการเชื่อมต่อ โดยกำหนดบทบาทที่แตกต่างกันในโครงการวิศวกรรม

1. ความแตกต่างในหลักการและแบบฟอร์มการเชื่อมต่อ

2. ข้อกำหนดสภาพแวดล้อมการก่อสร้างและอุปกรณ์

ความแตกต่างที่ใหญ่ที่สุดระหว่างอิเล็กโตรฟิวชันและอิเล็กโตรฟิวชันอยู่ที่ความยืดหยุ่นในการปฏิบัติงานในสถานที่ก่อสร้าง:

ข้อจำกัดของไซต์: แคลมป์ยึดท่อด้วยไฟฟ้ามีขนาดกะทัดรัด ไม่ต้องการการจัดตำแหน่ง ทำให้เหมาะสมเป็นพิเศษสำหรับพื้นที่ที่แม่นยำและจำกัด การทำงานใต้พื้นผิว หรือในสภาพแวดล้อมที่ซับซ้อน เช่น การซ่อมแซมท่อซึ่งการปรับใช้อุปกรณ์ขนาดใหญ่ทำได้ยาก

ความเข้ากันได้ของเส้นผ่าศูนย์กลางท่อ: แคลมป์ยึดท่อแบบไฟฟ้ามีข้อได้เปรียบที่สำคัญและมีคุณภาพสม่ำเสมอในการเชื่อมต่อท่อขนาดเล็กและขนาดกลาง (เช่น DN 20 ถึง DN 315) เครื่องฟิวชั่นแบบชนเหมาะสำหรับการก่อสร้างท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มากกว่า

ความซับซ้อนในการดำเนินงาน: กระบวนการฟิวชันด้วยไฟฟ้าเป็นแบบอัตโนมัติอย่างมาก ช่างเชื่อมจะสแกนลำดับท่อและควบคุมพารามิเตอร์การเชื่อมโดยอัตโนมัติ ลดการพึ่งพาประสบการณ์ของผู้ปฏิบัติงานลงอย่างมาก และทำให้คุณภาพเป็นมาตรฐานและติดตามได้ง่ายขึ้น ในทางกลับกัน การหลอมเชื่อมแบบชนต้องใช้ความแม่นยำสูง อุณหภูมิการทำความร้อน และการควบคุมแรงดัน และต้องอาศัยประสบการณ์ของผู้ปฏิบัติงานเป็นอย่างมาก

3. การแลกเปลี่ยนต้นทุนและผลประโยชน์

แม้ว่าโดยทั่วไปแล้วต้นทุนวัสดุของแคลมป์ท่อตัวเดียวจะครอบคลุมถึงพลังงานที่ใช้และการสูญเสียของท่อในระหว่างกระบวนการฟิวชันร้อน แต่ประสิทธิภาพโดยรวมมักจะสูงกว่า:

• ลดความเสี่ยงจากการรั่วไหล: การเชื่อมต่อฟิวชันไฟฟ้าให้ความน่าเชื่อถือและมาตรฐานที่มากขึ้น ส่งผลให้อัตราการรั่วไหลต่ำมากตลอดการใช้งานระยะยาว ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาและซ่อมแซมสำหรับเวอร์ชันที่อัปเกรดแล้ว


• ประหยัดเวลาในการก่อสร้าง: กระบวนการเชื่อมต่อฟิวชันด้วยไฟฟ้ามีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น โดยเฉพาะอย่างยิ่งในพื้นที่ภาคสนามหรือพื้นที่ที่มีการจราจรหนาแน่น ซึ่งสามารถประหยัดเวลาในการติดตั้งท่อและเวลาบนถนนได้อย่างมาก



ท่อฟิวชันแบบ Hot-butt ให้ความสำคัญกับประสิทธิภาพและวัสดุ และเหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และการก่อสร้างที่คุ้มค่า แคลมป์ท่อฟิวชันไฟฟ้า PE ในทางกลับกัน ให้ความน่าเชื่อถือสูง ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมที่ซับซ้อน และการควบคุมคุณภาพที่ตรวจสอบย้อนกลับได้ ทำให้เป็นตัวเลือกที่ต้องการสำหรับเครือข่ายท่อของเทศบาล ระบบแก๊ส และโครงการที่มีมาตรฐานสูง

ข้อดีของระบบเทคโนโลยีไฟฟ้า PE ไม่เพียงแต่อยู่ที่ความน่าเชื่อถือสูงของแคลมป์จับท่อแบบตรงเท่านั้น แต่ยังรวมไปถึงข้อต่อที่หลากหลายและครอบคลุม ซึ่งสามารถรองรับการโค้งงอ การเปลี่ยนแปลงเส้นผ่านศูนย์กลาง การแตกกิ่งก้าน และข้อกำหนดด้านการทำงานเกือบทั้งหมดในระบบท่อฟิวชันได้เกือบทั้งหมด

1. อุปกรณ์เชื่อมต่อพื้นฐานและเปลี่ยนทิศทาง

แคลมป์จับท่อแบบตรงแบบไฟฟ้า (ข้อต่อ): รากฐานของการเชื่อมต่อท่อแบบเส้นตรงและข้อต่อที่ใช้บ่อยที่สุด ใช้เชื่อมต่อท่อ PE สองท่อที่มีเส้นผ่านศูนย์กลางเท่ากัน

ข้อศอกไฟฟ้า: ใช้สำหรับเปลี่ยนทิศทางของท่อ ตัวอย่างทั่วไป ได้แก่ ข้องอไฟฟ้าฟิวชัน 90° และ 45° ซึ่งใช้เพื่อให้เกิดการโค้งงอในแนวนอนหรือแนวตั้งในสะพาน

แท่นทีอิเล็กโทรฟิวชัน (ทีออฟเท่ากัน/ลด): ใช้สำหรับแยกท่อ

เสื้อยืดที่มีเส้นผ่านศูนย์กลางเท่ากัน: มีให้เลือกสามเส้นผ่านศูนย์กลาง

การลดทีออฟ: มีจำหน่ายสำหรับสายหลักและทาวเวอร์รองรับที่มีเส้นผ่านศูนย์กลางต่างกัน ตรงตามข้อกำหนดการไหลหรือการกระจายแรงดัน

ตัวลดอิเล็กโทรฟิวชัน: ใช้เชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางต่างกันเพื่อให้ได้การเชื่อมต่อที่ราบรื่นและเป็นขั้นบันได

ฝาปิดท้ายด้วยไฟฟ้า: ใช้สำหรับซีลหรืออุดชั่วคราวเพื่อความแน่นหนาของระบบท่อ

2. อานและข้อต่อท่อแบบพิเศษ

อานม้าเป็นผลิตภัณฑ์หลักที่ใช้ในเทคโนโลยีอิเล็กโทรฟิวชันเพื่อแก้ปัญหาการเปิดท่อ การแตกแขนง หรือการซ่อมแซมฉุกเฉิน ซึ่งแสดงให้เห็นถึงคุณค่าการใช้งานอันมหาศาลของอิเล็กโทรฟิวชัน:

อานม้าน้ำ/แก๊สแบบ Electrofusion: ใช้สร้างท่อสาขาใหม่จากสายหลักโดยไม่รบกวนการทำงานของสายหลัก มีใบมีดตัดภายในเพื่อให้สามารถเปิดท่อใหม่ได้โดยใช้เครื่องมือหลังการเชื่อม

อานม้าแบบ Stop-Off แบบ Electrofusion: ใช้เพื่อปิดกั้นหรือจำกัดการไหลชั่วคราวระหว่างการซ่อมแซมฉุกเฉินในท่อส่งก๊าซหรือของเหลว เป็นเครื่องมือด้านความปลอดภัยสำหรับการดำเนินงานที่มีแรงดันและการซ่อมแซมฉุกเฉิน

ฟิตติ้งการเปลี่ยนด้วยไฟฟ้า: ใช้เชื่อมต่อท่อ PE กับวัสดุอื่นๆ (เช่น เหล็ก เหล็กหล่อ และทองแดง) โดยทั่วไปแล้วอุปกรณ์เหล่านี้จะมีขั้วต่อ PE แบบอิเล็กโทรฟิวชันที่จุดเริ่มต้นและมีขั้วต่อแบบเกลียวหรือหน้าแปลนโลหะที่ปลายอีกด้าน

วาล์วเชื่อมต่อด้วยไฟฟ้า/วาล์วเชื่อมต่อด้วยไฟฟ้า: วาล์วระดับไฮเอนด์บางรุ่นได้รับการออกแบบด้วยการเชื่อมต่อด้วยไฟฟ้า ทำให้สามารถติดตั้งได้โดยตรงบนวาล์ว PE ผ่านทางอิเล็กโตรฟิวชัน เพื่อให้แน่ใจว่ามีการปิดผนึกอย่างแน่นหนาระหว่างวาล์วและท่อ

กลุ่มผลิตภัณฑ์ข้อต่ออิเล็กโตรฟิวชัน PE ที่ครอบคลุมและมีความเชี่ยวชาญสูงนี้ช่วยให้วิศวกรสามารถออกแบบและติดตั้งระบบเชื่อมต่อท่อ PE ที่ทันสมัย ​​ซึ่งตรงตามสภาพการทำงานที่ซับซ้อนที่หลากหลายและมาตรฐานความปลอดภัยสูง
